Лопатки осевых компрессоров

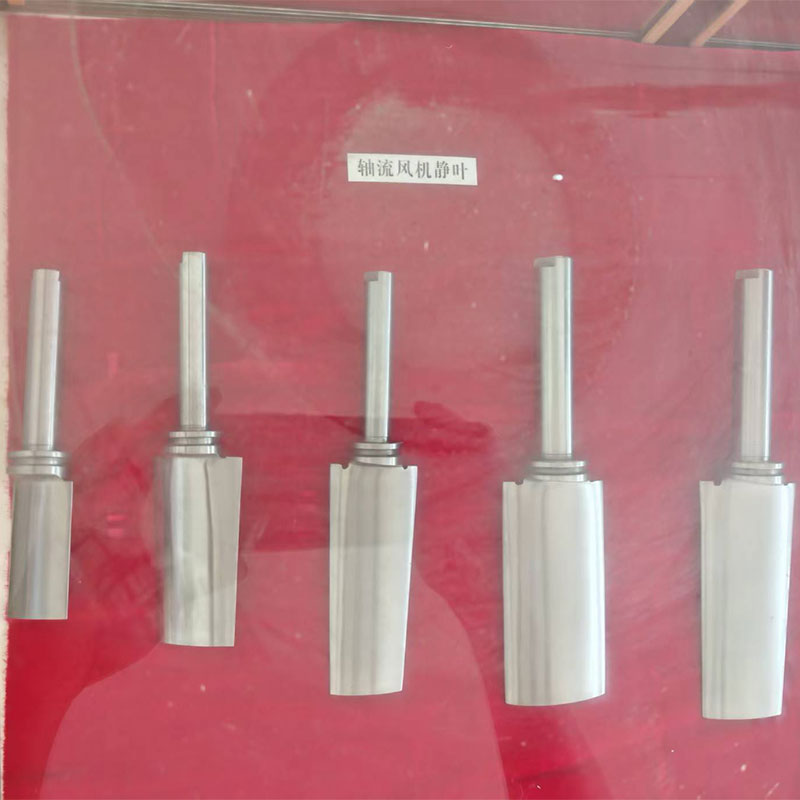

Лопатки осевых компрессоров являются ключевыми компонентами для осуществления сжатия газа. Вращающиеся рабочие лопатки и неподвижные направляющие лопатки взаимодействуют друг с другом, обеспечивая преобразование кинетической энергии в потенциальную энергию давления.
Описание
маркер
Описание продукции
Лопатки осевых компрессоров являются ключевыми компонентами для осуществления сжатия газа. Вращающиеся рабочие лопатки и неподвижные направляющие лопатки взаимодействуют друг с другом, обеспечивая преобразование кинетической энергии в потенциальную энергию давления.
Конструкция и принцип работы:
Основные составляющие: лопатки подразделяются на рабочие (устанавливаются на роторе, непосредственно совершают работу) и направляющие (устанавливаются на статоре, направляют поток и осуществляют диффузорный эффект). Один ряд рабочих лопаток и один ряд направляющих лопаток образуют ступень. Газ последовательно проходит через них, и давление повышается ступенчато.
Ключевые параметры: профиль лопатки, угол установки и другие параметры непосредственно влияют на характеристики. В современных разработках стремятся к сверхвысоким нагрузкам (коэффициент нагрузки может достигать нескольких раз от обычного значения порядка 0,4) для расширения диапазона рабочих режимов.
Ключевые технологии и проектирование:
◆ Поворотные направляющие лопатки: для расширения диапазона эффективной работы инженеры разработали конструкции с раздельным регулированием передней и задней половин направляющего аппарата, что позволяет лопаткам сохранять оптимальный «угол атаки» на различных частотах вращения.
◆ Конструкция для предотвращения срыва потока: во избежание срыва воздушного потока с поверхности лопаток, приводящего к резкому падению эффективности, существует запатентованная конструкция, предусматривающая установку дополнительных вспомогательных лопаток у корня направляющих лопаток. Эти лопатки создают зону пониженного давления за задней кромкой, отсасывая турбулизированный поток.
